法兰夹装式与法兰连接式大有不同，法兰连接式是法兰与本体整体焊接一体集成，安装时直接将流量计两端的法兰与管道上的法兰用螺栓固定好就可实现运用，法兰连接式运用也非常常见。而法兰夹装式涡街流量计的本体不含法兰，整套包含法兰片、螺栓、螺母、垫片，安装时将法兰垫片通过螺栓螺母与焊接在管道上的法兰进行连接并固定好即可投入运用。
夹装式涡街流量计是以卡门涡街理论为基础设计而成的，既当流体流过非流线型挡体时，在挡体两侧交替产生旋涡，此旋涡频率与管道内流体的平均流速成正比，所以与流量成正比。即：Q=f/k 式中：Q 为瞬时流量 f 为涡街频率 k 为仪表系数漩涡发生体的频率只和被测介质的流速有关，和被测介质的密度/粘度无关。
汇彩网 仪表系数由仪表的测量管几何尺寸确定，与传感器和转换器无关。交替产生的旋涡引起的压力变化由传感器感应，并由电子线路检测出此频率信号，送微处理器进行计算处理，实现现场数字显示和4-20mA电流输出。

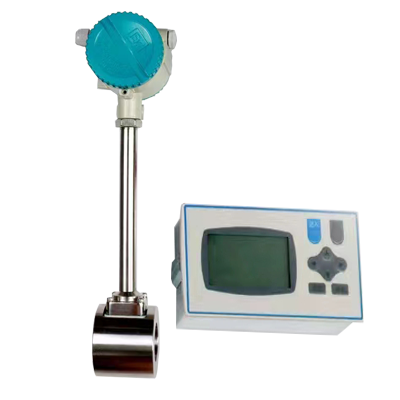

LUGB法兰夹装式涡街流量计是一种常用的结构形式，其表体自身不带连接法兰，在与管道连接时，将流量计夹装于两片专用法兰之间，再用螺栓紧固即可。其特点是体积小，结构简单紧凑。同时提供专用法兰和紧固螺栓，故安装费用低，安装也非常方便。
夹装式涡街流量计优势特点：
安装简便，维护十分方便；结构简单牢固，无可动部件，长期运行十分可靠；
汇彩网 量程范围宽，量程比可达1：15； 压力损失小，运行费用低，更具节能意义；
应用范围广，液体、气体、蒸汽均可测量； 检定周期长，一般为两年；
在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；
汇彩网 可现场显示，也可远距离传输，还可与计算机控制系统联网； 检测探头不直接接触被测介质，性能更稳定。
夹装式涡街流量计技术参数：
| 性能 | 技术参数 |
| 公称通径 | DN15～DN300 |
| 公称压力 | 1.6Mpa、2.5Mpa、4.0Mpa。可定制更高压力 |
| 介质温度 | -4℃～+250℃ -40℃～+350℃（高温型） |
| 本体材质 | 304SS不锈钢 |
| 精度等级 | 管道式：±1.0%、±1.5%/插入式：±2.5% |
| 量程比 | 1:10、1:15、1:20 |
| 工作电源 | 外电源：+24VDC±15% ,适用于4～20mA、脉冲、RS485 内电源：1组3.6v锂电池，可工作二年以上 |
| 信号输出 | 模拟4～20mA信号、脉冲信号 |
| 通讯输出 | RS485通讯，HART协议 |
| 环境温度 | -20℃～+60℃ |
| 相对湿度 | 5%～90% |
| 大气压力 | 103kpa±10 |
涡街流量计选型的几大要素：
1、介质温度。300°左右的温度算得上一个临界值，再高可能会用耐高温涡街和压电式涡街。
2、介质压力，压力这个主要针对气体和蒸汽。
汇彩网 3、介质流量范围，常用流量。
汇彩网 4、介质腐蚀性大小。
汇彩网 5、管道工作连续性或间断性。
汇彩网 6、仪表安装环境温度。
7、仪表周围有无大功率设备。
汇彩网 8、仪表电源线走向问题。
还需要确认以下参数：
汇彩网 1、仪表供电方式选择（电池供电，24V，220V）。
汇彩网 2、仪表信号输出：4-20mA，脉冲输出。
3、仪表显示方式（有显示和无显示），
4、仪表精度等级（1.5级，1级）。
汇彩网 5、蒸汽流量计造型时一定要考虑流量范围是不是在仪表量程内，并注意小流量对表的计量影响，确定合适口径的流量计。
汇彩网 6、是否需要配好温压补偿一体式等等。
法兰夹装涡街流量计安装环境要求：
1． 尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2． 避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3． 避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4． 涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5． 仪表更佳的方式安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
汇彩网 6． 仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
